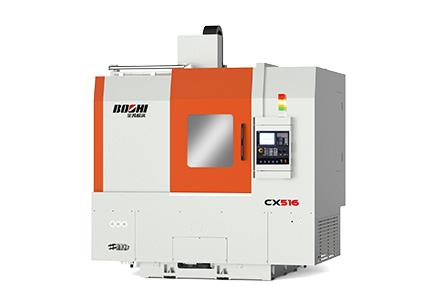

CX516
產品介紹：
CX516是一款高效立式車銑復合中心，機床具有三軸聯動功能，車、銑模式無縫集成，配合40工位刀庫，可用于盤套類零件的精密、高效車銑復合加工。機床可配備在線檢測、高壓斷屑等功能，可進行單機加工或多機聯線，實現無人化操作。
產品特點：

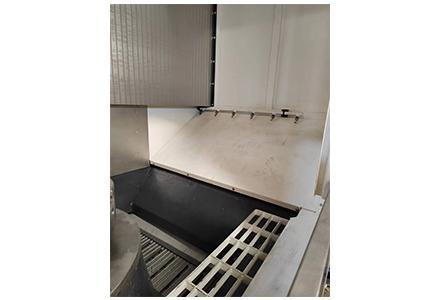

1) 床整體采用框箱型底座、立式結構，結構剛性高，排屑流暢。
2) 床鞍、立柱采用高剛性滾柱導軌，動態響應性能好，精度保持性好。
3) 三軸聯動功能，可一次裝夾進行車、銑等多工序復合加工，加工效率高。

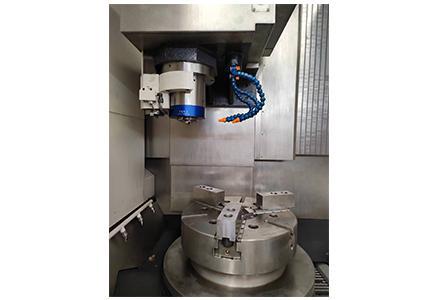

4) 銑削主軸與車削主軸結構相互獨立，均采用內置電機，高精度、高速度。
5) 車削刀座冷卻液高壓中心出水。
6) 車銑共用40工位鏈式刀庫，結構緊湊、性能可靠；
7) 三軸均配有光柵尺檢測反饋系統，工作精度高。
8) 機床可配備在線檢測、高壓斷屑等功能，可進行多機聯線，實現無人化操作。
適用行業：
適用于電子、汽車、高鐵、醫療器械、模具、IT 等制造業。
技術規格：
|
項目 |
單位 |
規格 |
|
|
加工范圍 |
最大回轉直徑 |
mm |
Φ800 |
|
最大車削直徑 |
mm |
Φ800 |
|
|
最大銑削直徑 |
mm |
Φ800 |
|
|
最大車削長度 |
mm |
500 |
|
|
主軸 |
液壓卡盤尺寸 |
|
21〞中實 |
|
車主軸最高轉速 |
r/min |
1500 |
|
|
C軸最小分辨率 |
° |
0.001 |
|
|
銑主軸最高轉速 |
r/min |
20000 |
|
|
銑主軸錐孔型式 |
|
BT40 |
|
|
進給 |
X/Z軸行程 |
mm |
1020/650 |
|
X/Z軸快移速度 |
m/min |
20 |
|
|
伺服電機扭矩（X/Z） |
Nm |
25/25 |
|
|
刀庫 |
刀庫容量 |
把 |
32 |
|
最大刀具重量 |
kg |
8 |
|
|
最大刀具尺寸 |
mm |
Φ75×250 |
|
|
車削刀柄型式 |
|
BBT40（雙面接觸） |
|
|
其它 |
電源 |
kVA |
120 |
|
電壓 |
V |
AC380V±10% |
|
|
體積(長x寬x高) |
mm |
5267x3310x3875 |
|
|
重量 |
kg |
11000 |
|
